前言

拓爾微電子成立于2007年，是一家專注于高性能模擬及數?；旌闲酒邪l(fā)、設計與銷售的集成電路設計企業，致力于向個人消費電子、智能家居、網絡通信、工業控制等下游領域提供高性能芯片及模組產品。

充電頭網了解到，倍思、安克、麥多多、摩米士等品牌的16款產品均采用了來自拓爾微的多款芯片。

拓爾微芯片簡介DC-DC拓爾微TMI2282L

拓爾微TMI2282L是一款寬輸入電壓、高效率有源CC降壓型DC/DC轉換器，可在CV（恒定輸出電壓）模式或CC（恒定輸出電流）模式下工作。TMI2282L在5V輸出時提供高達2.75A的典型輸出電流限值，采用浮動ISET引腳。開關頻率可由外部電阻器設定?？梢垣@得最大100%占空比。同步整流降壓IC內部采用PMOS+NMOS的結構，支持UVLO、熱關斷、軟啟動和輸入OVP多種功能。

拓爾微TMI2282L詳細資料如上。

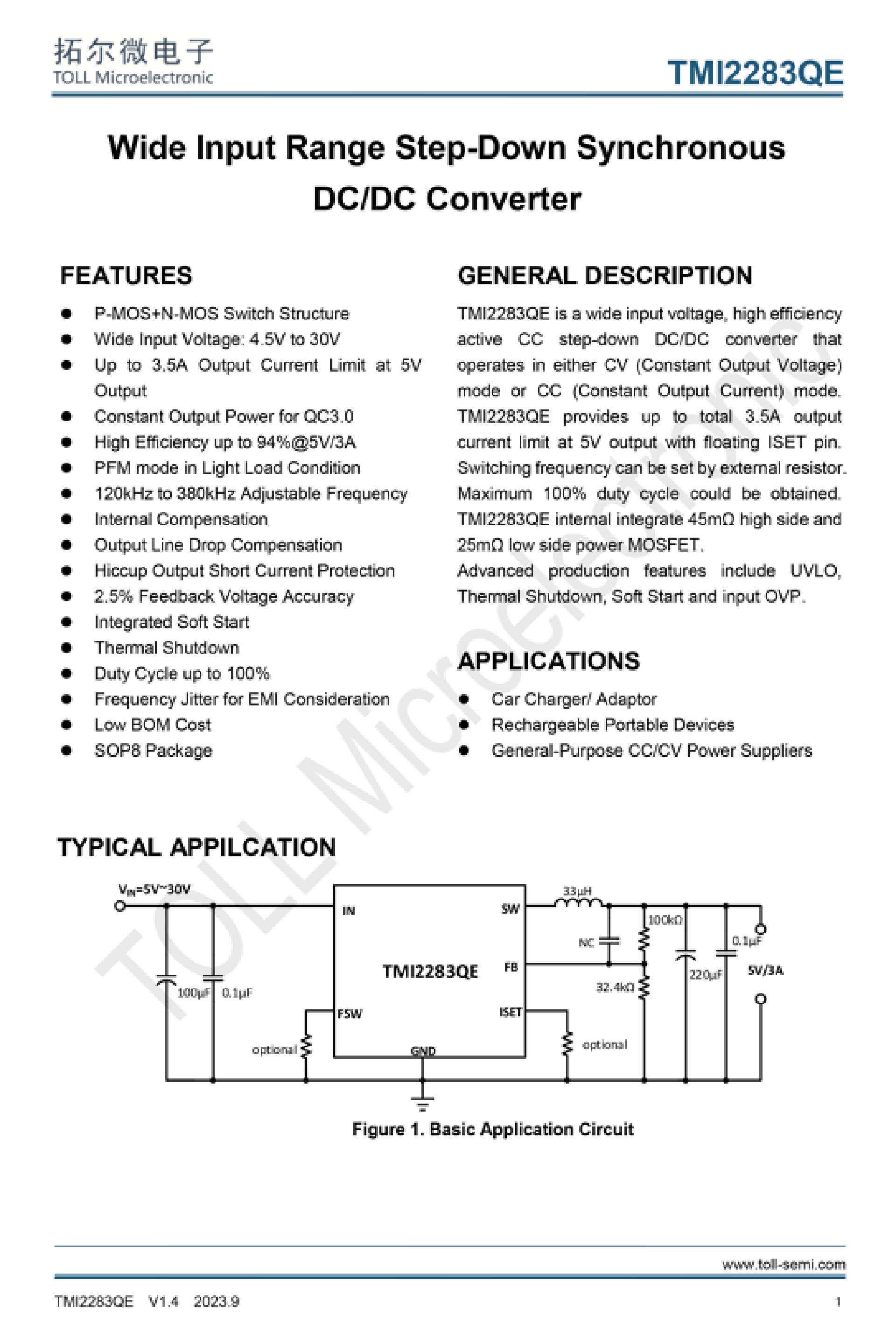

拓爾微TMI2283QE

對應USB-A接口5V輸出的降壓轉換器采用拓爾微TMI2283QE，是一顆內置開關管的同步降壓轉換器，支持30V供電電壓，輸出電流可達3.5A，工作頻率可調，內部集成軟啟動和過熱關閉，適用于車充，適配器，移動電源等應用。

拓爾微TMI2283QE詳細資料。

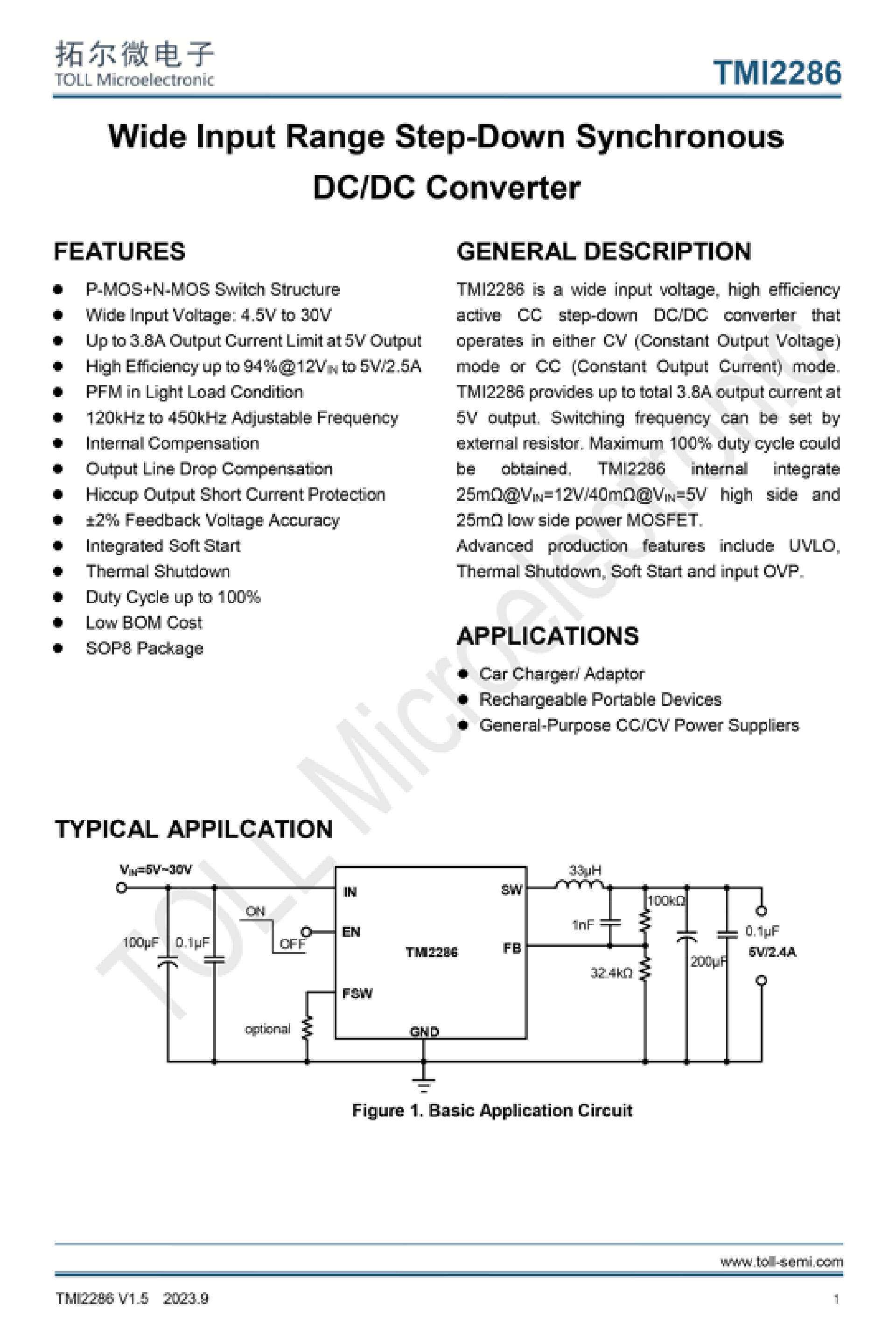

拓爾微TMI2286

拓爾微TMI2286是一款寬輸入電壓、高效率有源CC降壓型DC/DC轉換器，可在CV（恒定輸出電壓）模式或CC（恒定輸出電流）模式下工作。TMI2286在5V輸出時提供高達3.8A的總輸出電流。開關頻率可由外部電阻器設定。支持最大100%占空比。TMI2286內部集成MOSFET，還支持UVLO、熱關斷、軟啟動和輸入OVP多項功能。

拓爾微TMI2286詳細資料見上圖。

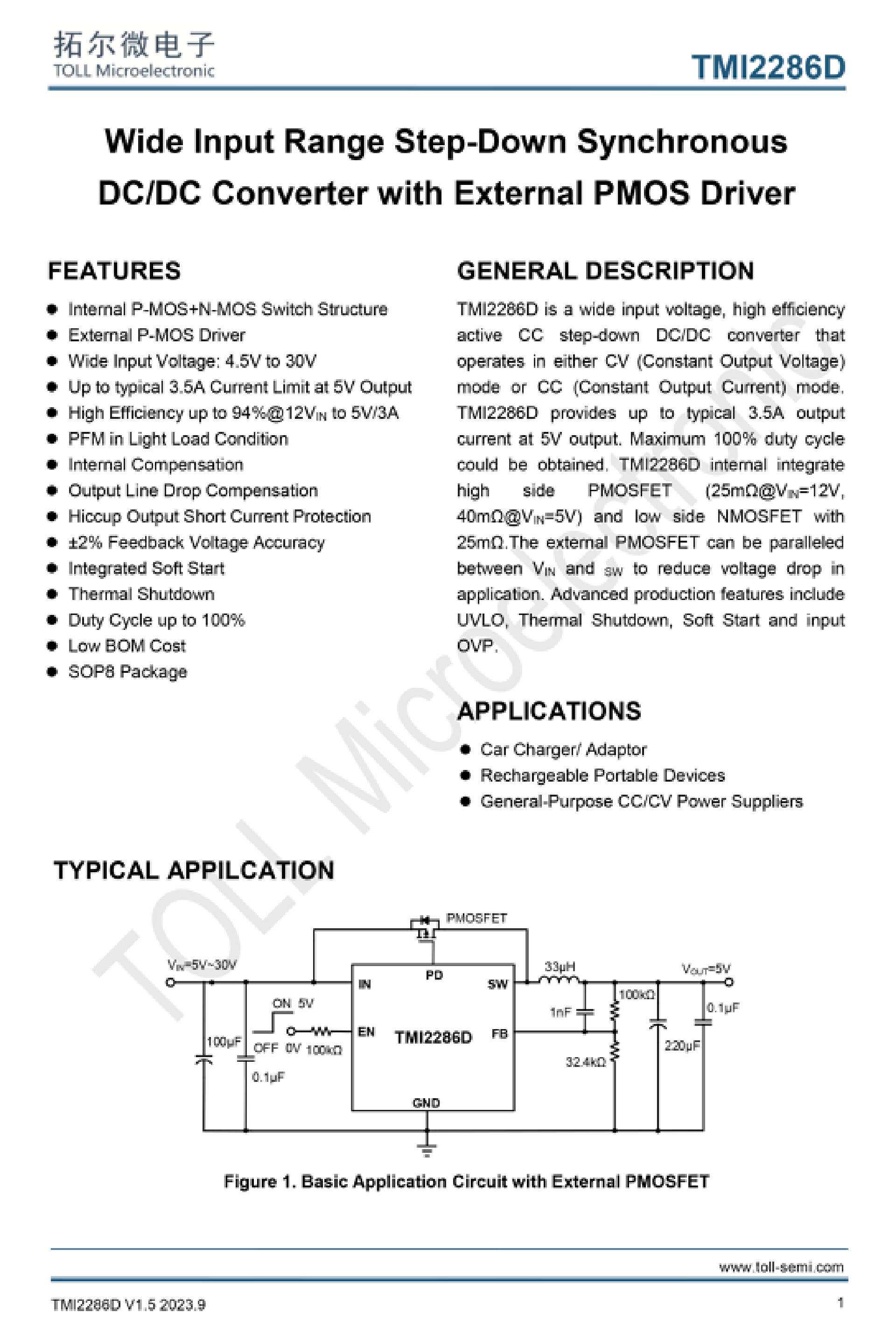

拓爾微TMI2286D

拓爾微TMI2286D是一款寬輸入電壓、高效率有源CC降壓型DC/DC轉換器，可在CV（恒定輸出電壓）模式或CC（恒定輸出電流）模式下工作。TMI2286D在5V輸出時提供高達3.5A的典型輸出電流。支持最大100%占空比。TMI2286D內部集成MOSFET。這款芯片還支持UVLO、熱關斷、軟啟動和輸入OVP多項功能。

拓爾微TMI2286D詳細資料如上。

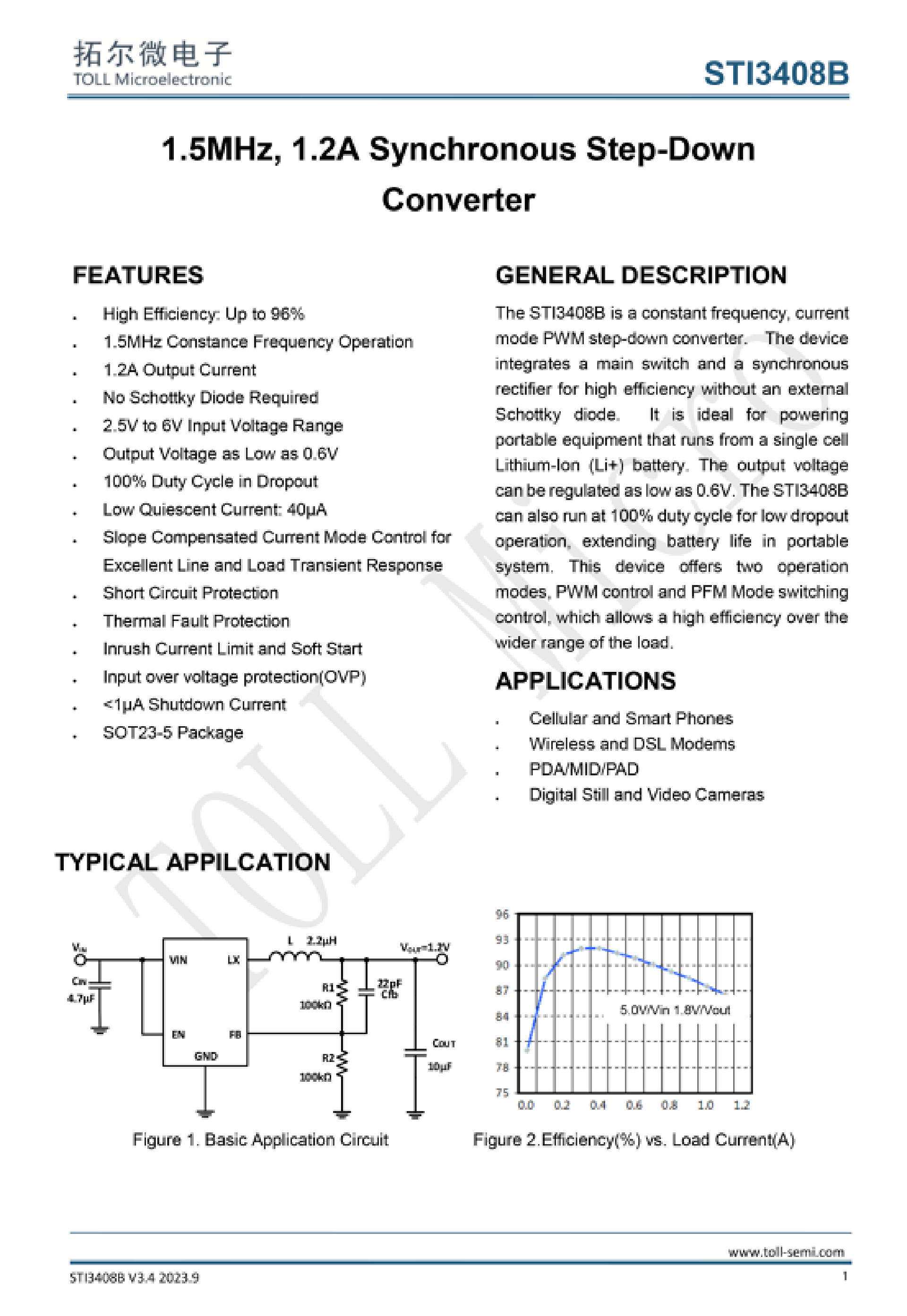

拓爾微STI3408B

拓爾微STI3408B是一款恒定頻率、電流模式PWM降壓轉換器。該芯片集成了一個主開關和一個同步整流器，無需外部肖特基二極管即可實現高效率。輸出電壓可調節至低至0.6V。這款芯片還可以支持100%占空比運行。該芯片提供兩種工作模式：PWM控制和PFM模式開關控制，可在更寬的負載范圍內實現高效率。

拓爾微STI3408B詳細資料。

拓爾微STI3470

拓爾微STI3470是一款完全集成的高效率2.0A同步整流降壓轉換器。STI3470在寬輸出電流負載范圍內高效工作。該器件提供兩種工作模式：PWM控制和PFM模式開關控制，可在更寬的負載范圍內實現高效率。STI3470需要最少數量的現成標準外部元件，采用6引腳SOT23ROHS兼容封裝。

拓爾微STI3470詳細資料如上。

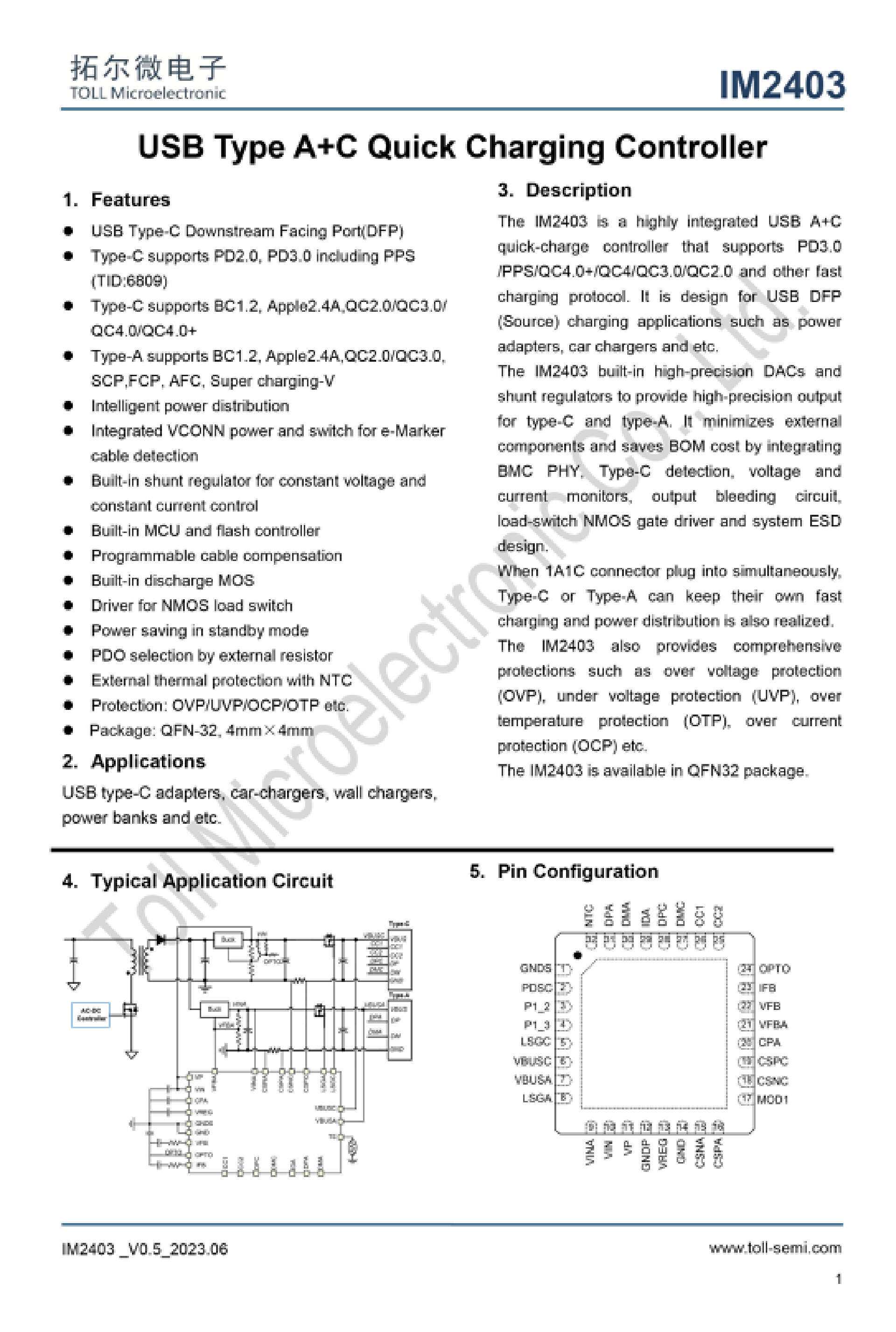

協議芯片拓爾微IM2403

拓爾微IM2403，是一顆支持A+C雙口的快充協議芯片，集成多種快充協議，已獲得認證，TID：6809。其中USB-C口支持、、PPS、///+快充協議，USB-A口支持/，SCP和FCP等快充協議。

IM2403內部集成智能功率分配，內部集成VCONN供電和E-Marker線纜檢測，內置恒壓恒流控制，內部集成MCU和Flash，內部集成放電MOS管，支持可編程的線損補償，支持使用NMOS作為VBUS開關。

拓爾微IM2403支持使用外置電阻選擇PDO，外置NTC熱敏電阻進行過熱保護，具備過壓，欠壓，過流和過熱保護功能，采用QFN4*4-32封裝。

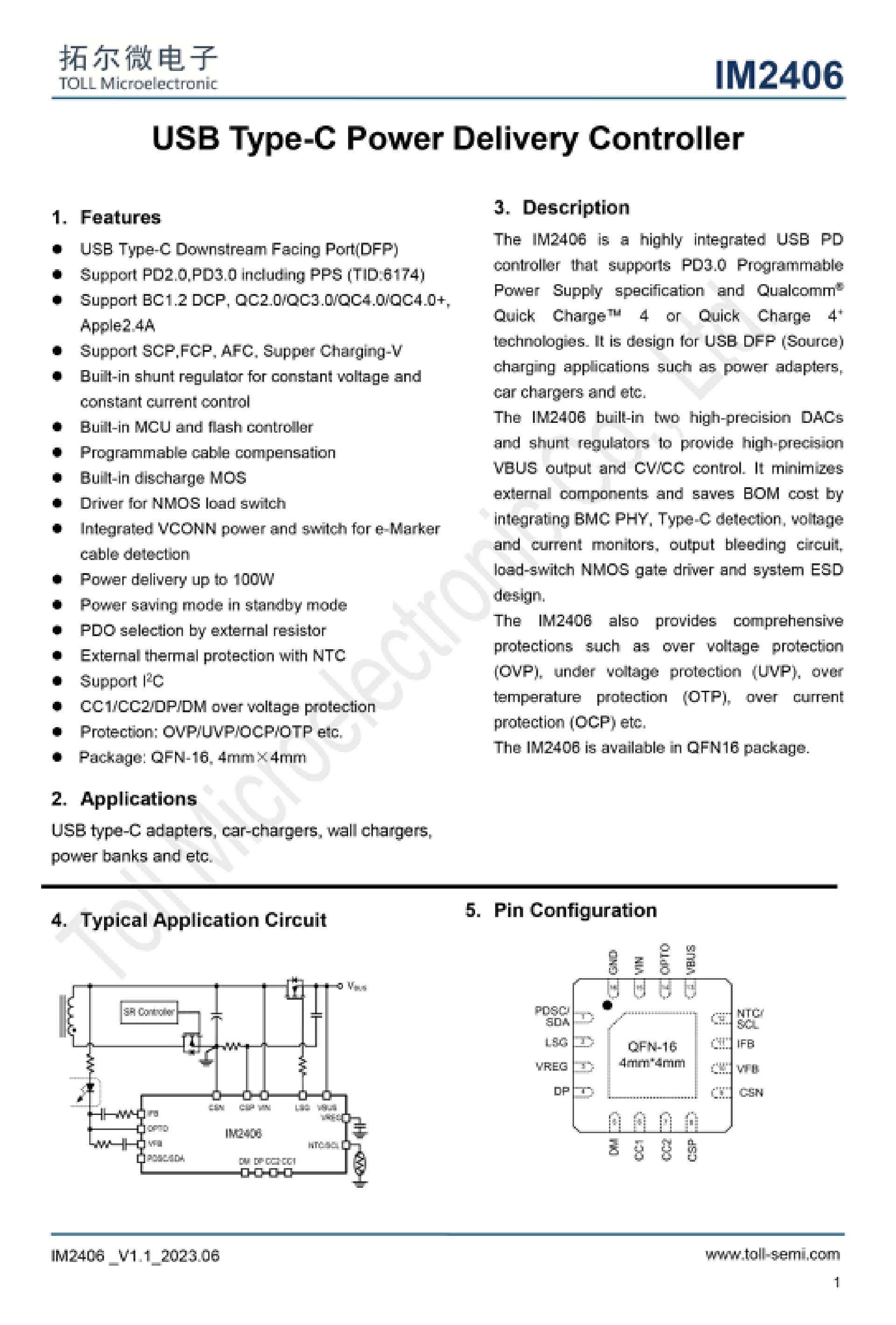

拓爾微IM2406

拓爾微IM2406，是一顆單USB-C口的協議芯片，已獲得認證，TID：6174。支持///+快充協議，并支持SCP和FCP等快充協議。

IM2406內部集成MCU和Flash，內部集成VCONN供電和E-Marker線纜檢測，內置恒壓恒流控制，內部集成放電MOS管，支持可編程的線損補償，支持使用NMOS作為VBUS開關。支持I2C接口，可與其他芯片通信。

拓爾微IM2406支持使用外置電阻選擇PDO，外置NTC熱敏電阻進行過熱保護，具備過壓，欠壓，過流和過熱保護功能，支持CC和數據引腳過電壓保護，采用QFN4*4-16封裝。

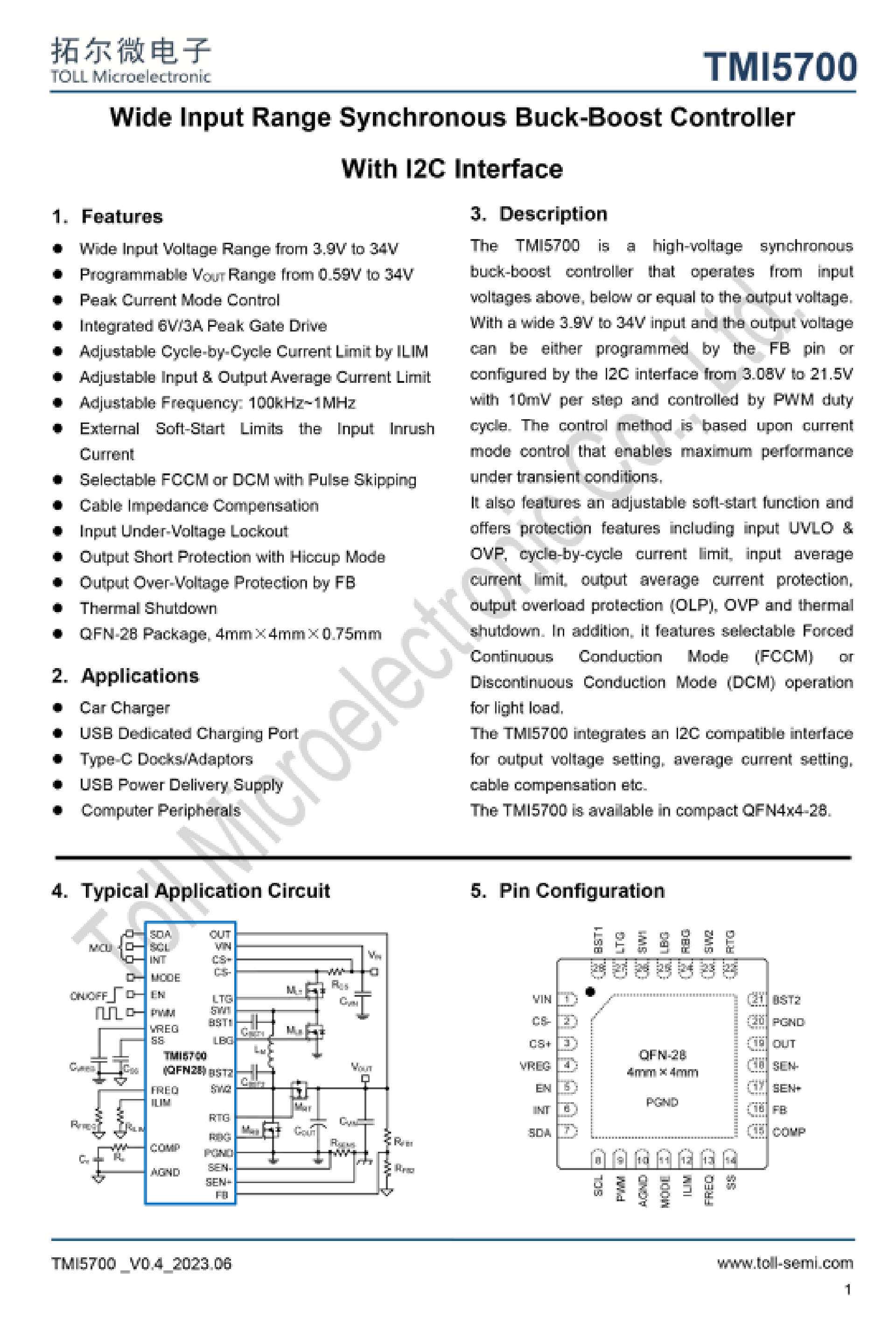

同步升降壓轉換器拓爾微TMI5700

拓爾微TMI5700，是一顆支持34V輸入電壓的同步升降壓控制器，采用峰值電流控制模式，輸出電壓支持FB引腳和I2C接口調節，并支持PWM占空比調節。

TMI5700工作頻率通過外部電阻設置，設置范圍支持：100KHz-1MHz，支持軟啟動功能，可減小開機的沖擊電流，輕載工作模式支持FCCM和DCM可選。芯片具備輸入欠壓過壓保護功能，逐周期峰值電流保護，輸入平均電流保護，輸出平均電流保護，輸出過載保護，輸出過壓保護和過熱保護。

拓爾微TMI5700詳細資料。

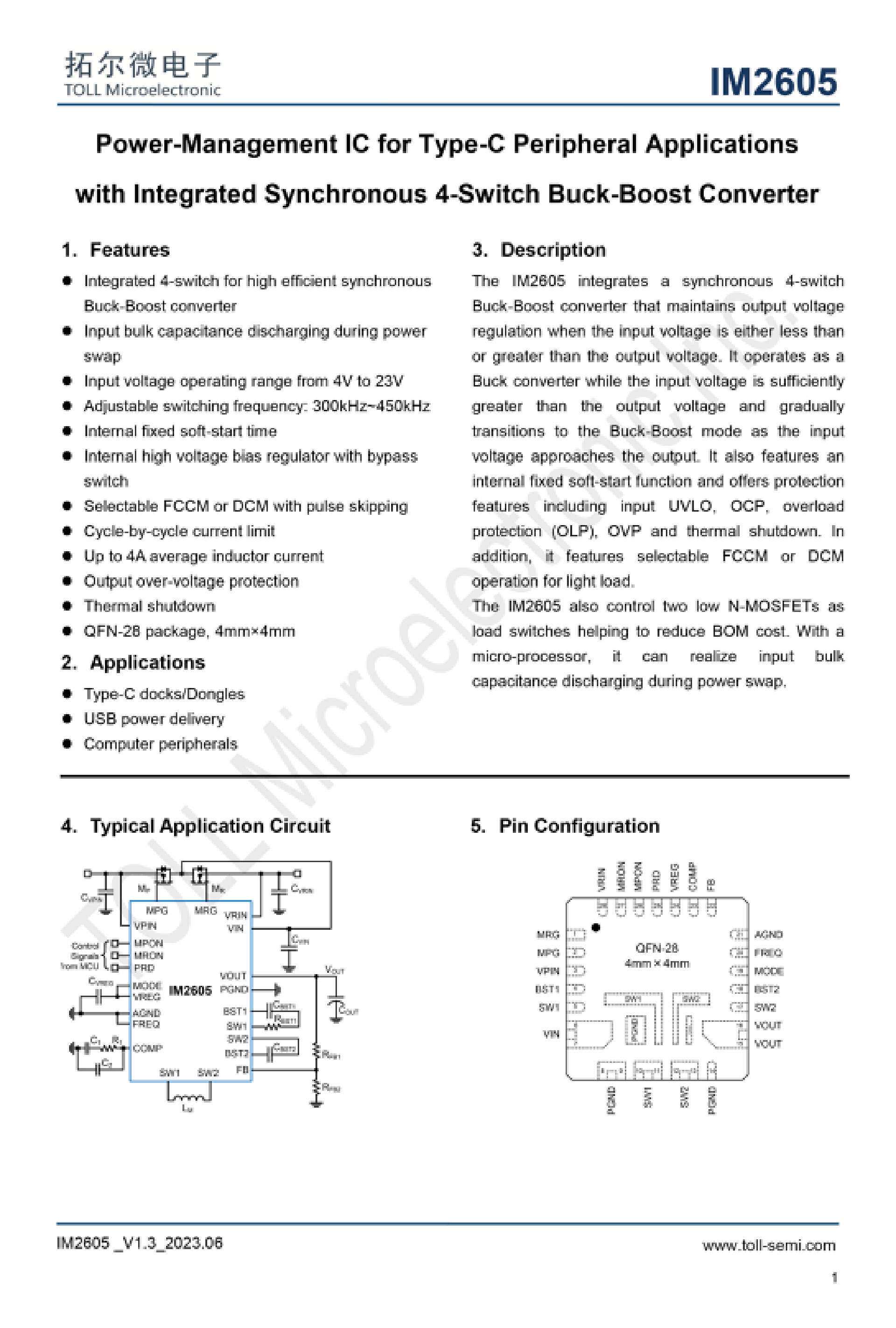

拓爾微IM2605

拓爾微IM2605，是一顆內置開關管的同步升降壓轉換器，支持外驅兩個NMOS負載開關，支持4-23V輸入電壓，內置軟啟動功能，支持FCCM或DCM調頻模式，具備逐周期過流保護，輸出過電壓保護，過熱關斷等保護功能。

拓爾微IM2605詳細資料如上。

應用案例1、eecoUSB-CtoHDMI轉換器

eeco推出一款USB-CtoHDMI轉換器，這款產品短小精悍，使用方便攜帶也輕松。解決了部分筆記本電腦沒有HDMI接口的窘境。

eecoUSB-CtoHDMI轉換器自帶USB-C線纜，機身殼采用PC阻燃材質，兩側半圓弧面設計，線纜做了抗彎折處理。

內置拓爾微STI3408B同步整流降壓芯片，為轉換器內部芯片供電。

2、倍思100W一拖二數據線

倍思推出了一款100W一拖二快充數據線，輸入端是USB-C頭，可以適配所有的PD快充蘋果充電器，輸出端分出USB-C頭和Lightning頭，分別支持100W和20W快充，遵循80W+20W同時輸出策略。

線纜使用魔術扎帶捆扎整理，使用時可隨意調整長短，幫助保持桌面整潔。輸入端頭采用黑色塑料外殼，并磨砂處理方便插拔，此外還套有金屬環裝飾，網尾加強抗彎折。分線器外殼同樣以塑料殼為主，同時頭部套有抗氧化鋁合金外殼，潮濕環境使用也不會生銹。

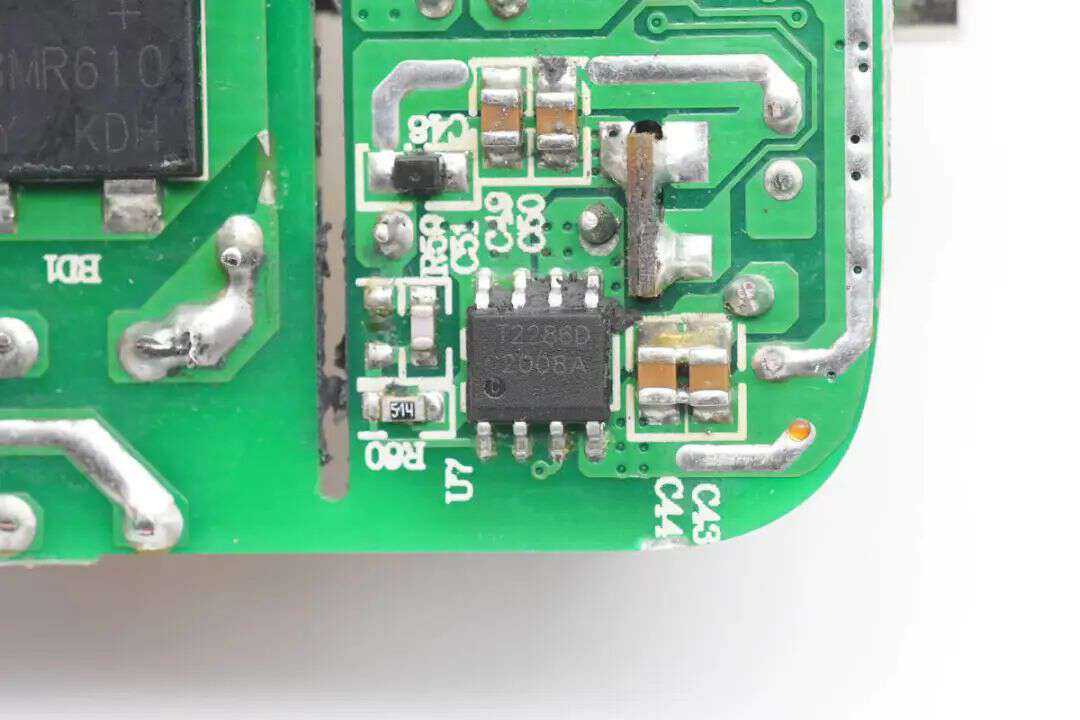

內置一顆拓爾微TMI2286，用于為Lightning接口供電。

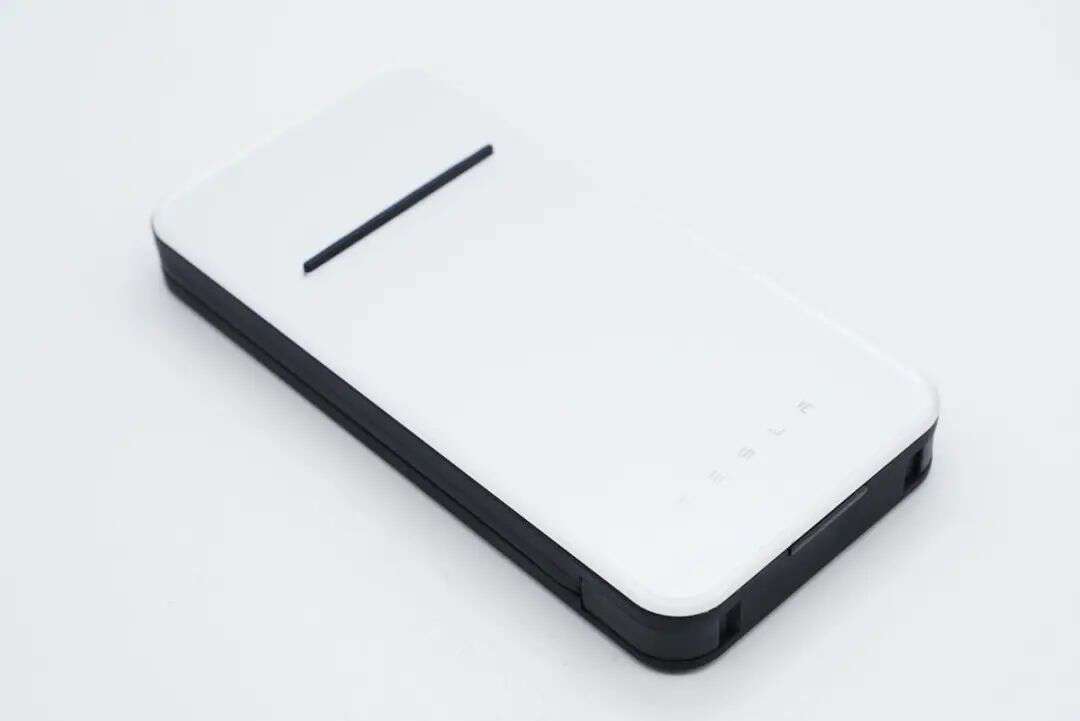

3、特斯拉10000mAh雙向無線充電寶

特斯拉這款充電寶市面常見的無線充電寶相比，產品一大特點是不僅能支持10W無線輸出，自身也支持無線充電，即支持雙向無線充電。

充電寶背面以及側身為黑色塑料殼，表面啞光以及具有類膚手感，正面貼有白色亮面亞克力板。產品整體設計得相當精致美觀。裝飾板上方設有黑色膠條支撐手機以便散熱，機身背面有兩條橡膠墊，將機身墊起，避免摩擦。機身背面支持無線充電輸入。

內置拓爾微STI3470同步降壓轉換器，用于無線充電輸入降壓。

4、邦克仕制冷磁吸無線充

Benks邦克仕推出了一款二合一設計的制冷無線充W07，同時還加入磁吸設計。對于iPhone12用戶來說，既可以進行磁吸無線充電，同時又可降低手機溫升，讓邊充邊玩使用體驗上升到一個新臺階。

內置拓爾微TMI2282L同步整流降壓IC。

5、鵬元晟10W立式雙線圈無線充電器

鵬元晟這款立式無線充，支持1A1C雙輸出，其中USB-C口支持18W快充，能夠為連接的設備提供快速的充電體驗。

這款無線充電器是經典底座加支撐板一體式設計，外殼高光亮面處理，邊緣圓潤，底座邊緣還設有亮銀裝飾環，產品整體簡潔端莊。支撐板采用傾斜設計，加上底部支撐平臺也是傾斜設計，手機放上去十分穩定不會外翻，同時也能提升用戶邊充邊刷劇使用體驗。

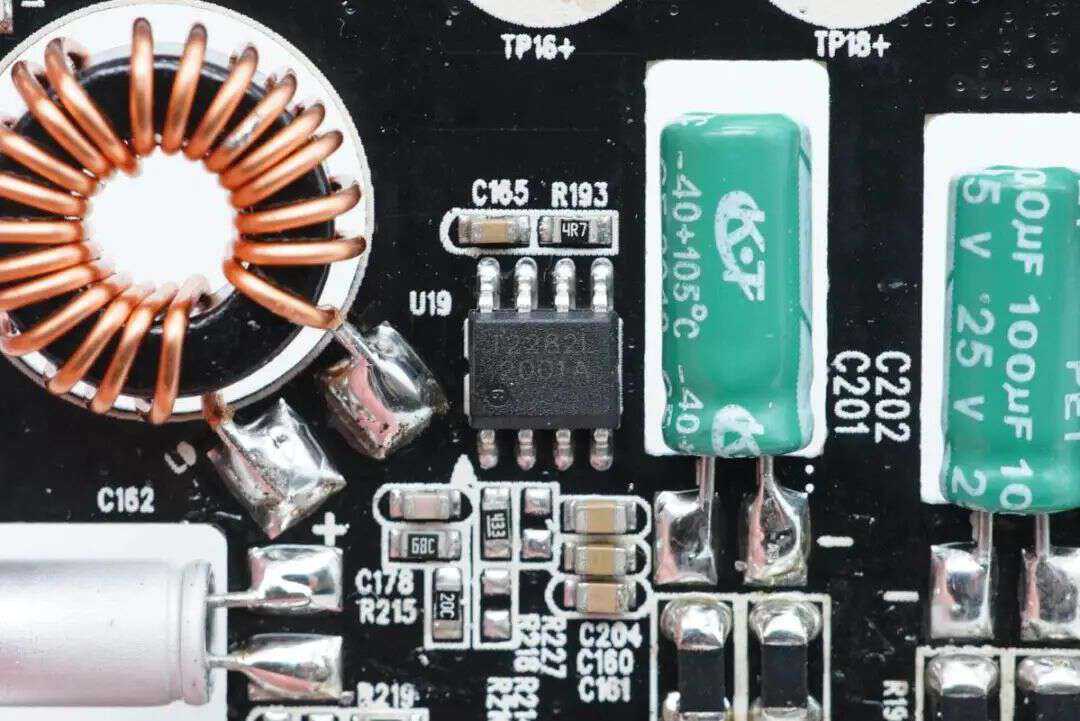

USB-A口降壓轉換器同樣來自拓爾微，型號TMI2282L。

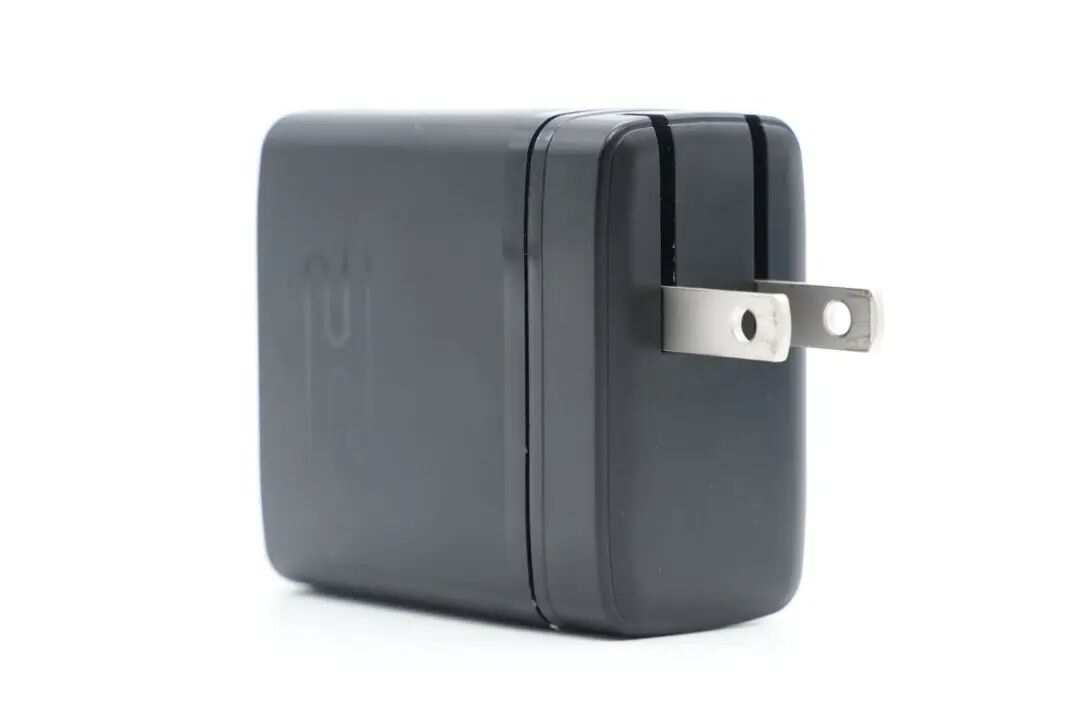

6、凱控源45W雙C充電器

這款充電器，是由思覓達研發設計，凱控源代工生產的45W雙C口充電器。實測兩個接口均支持支持、QC3+、QC4+、AFC、FCP、、PPS快充協議。并且具備5V3A、9V3A、12V3A、15V3A、20五組固定電壓檔位，以及3.3-11V3A、3.3-16兩組PPS電壓檔位?？梢詽M足主流品牌手機、筆記本電腦的充電需求。

充電器為直板造型設計，采用PC材質黑色外殼，表面磨砂抗指紋。機身正面設計有Z型亮面槽，一細一粗。充電器配備可折疊美規插腳，攜帶方便且不易刮傷包里其它設備。頂面配有時下熱門雙USB-C接口，黑色膠芯不露銅。

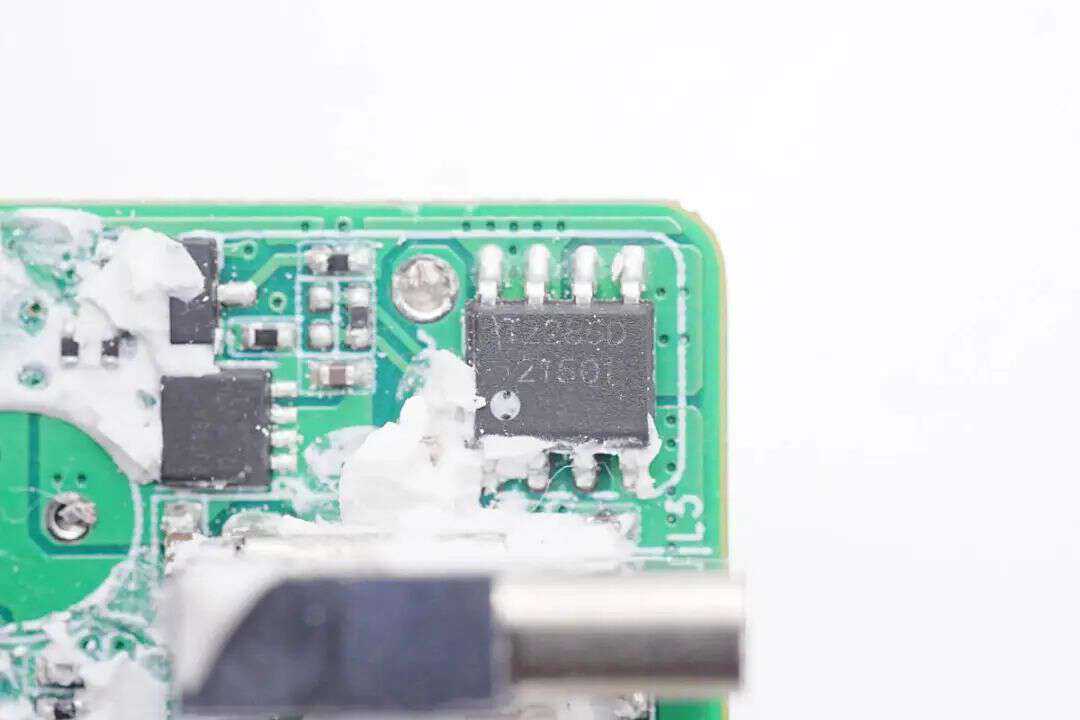

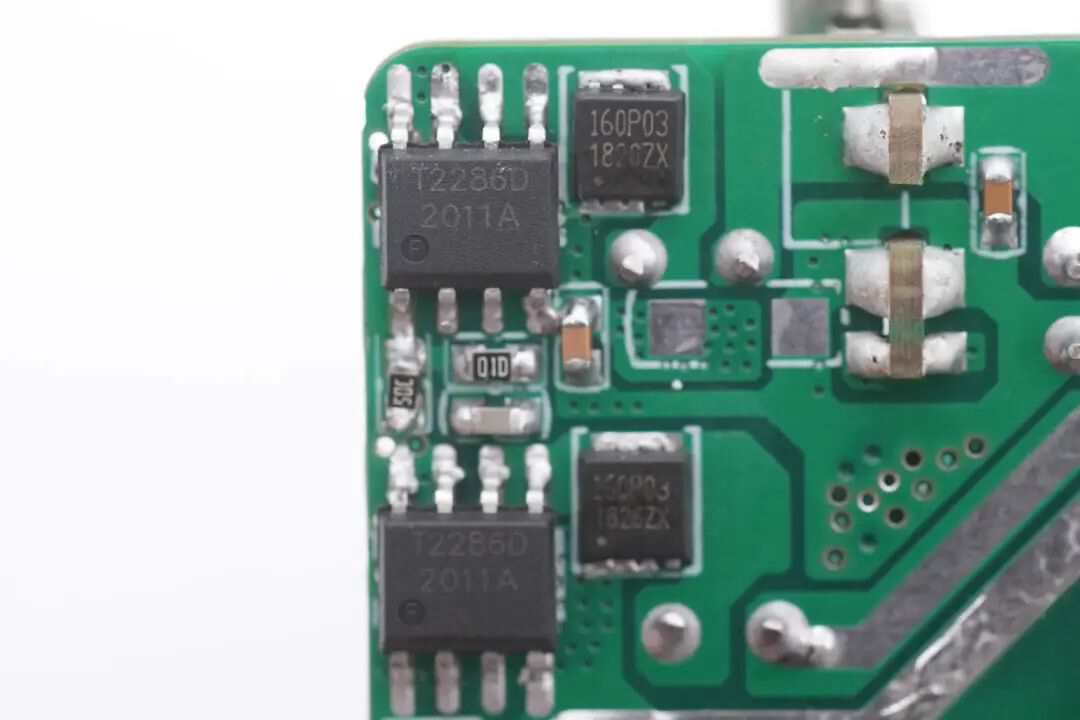

兩路降壓電路均采用拓爾微TMI2286D。

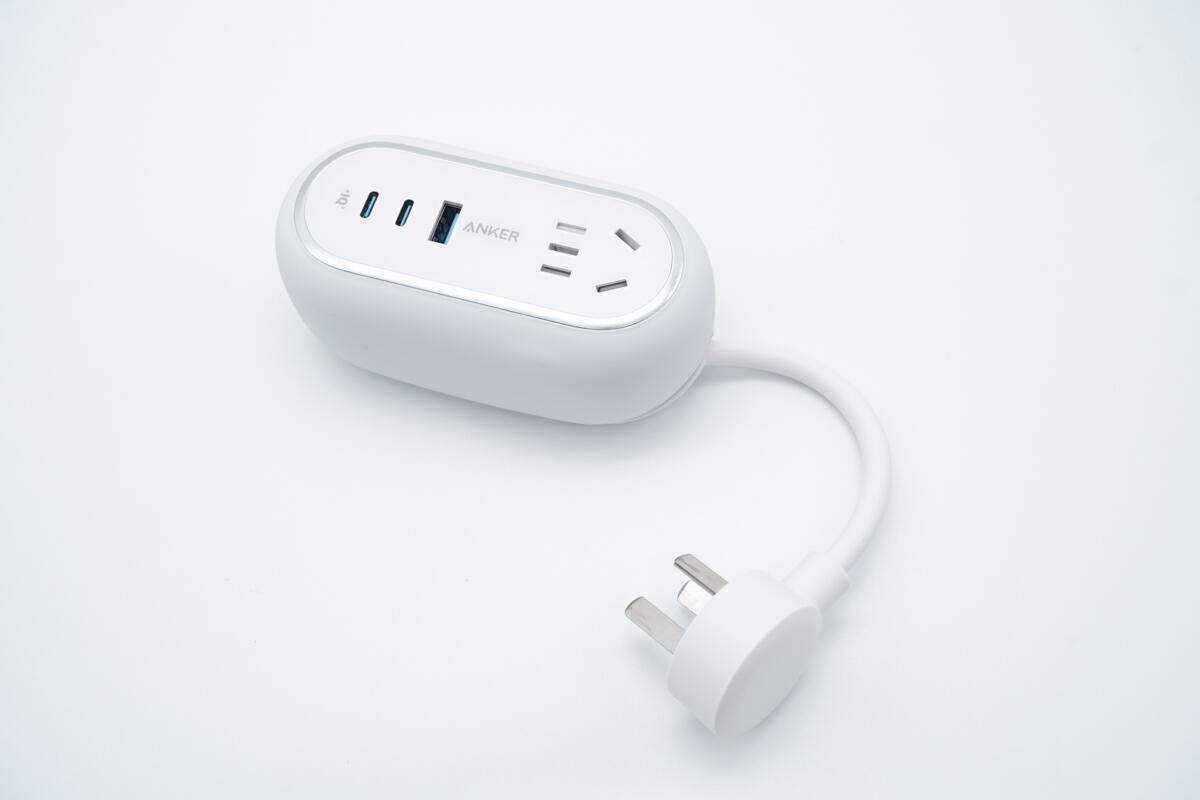

7、安克65W2C1A全氮化鎵快充插座

安克這款快充插座具備兩個新國標五孔AC插座，滿足大功率設備使用。并具備2C1A三個輸出接口，兩個USB-C接口支持65W快充輸出，并支持功率盲插。自帶的線纜可以通過外殼覆蓋的橡膠進行收納，方便又美觀。

安克這款快充插座通體白色機身圓潤，自帶電源線看上去似乎“很短”，實則設計暗藏玄機，卷起側面軟膠蓋，即可輕松伸展收納插座線，讓差旅出行更加簡潔方便。插頭可插在機身的插孔里，整體十分整潔小巧。

USB-A接口5V輸出的降壓轉換器采用拓爾微TMI2283QE。

8、麥多多47W1A1C迷你氮化鎵充電器

麥多多推出了一款47W氮化鎵快充充電器，配備1A1C接口，最大輸出功率分別是27W和45W，當雙口同時輸出時，C口降為20W，可滿足iPhone快充需求。

這款充電器采用長條柱狀造型設計，機身殼采用PC阻燃材質，表面啞光處理，輸入端配備可折疊國標插腳，收放自如攜帶更方便。輸出頂面邊緣內凹，亮面設計。此外配有1A1C接口，USB-C口黑色膠芯不露銅，USB-A口橘紅色膠芯。

這款充電器內置拓爾微TMI2286D同步整流降壓轉換器，為USB-C口降壓。

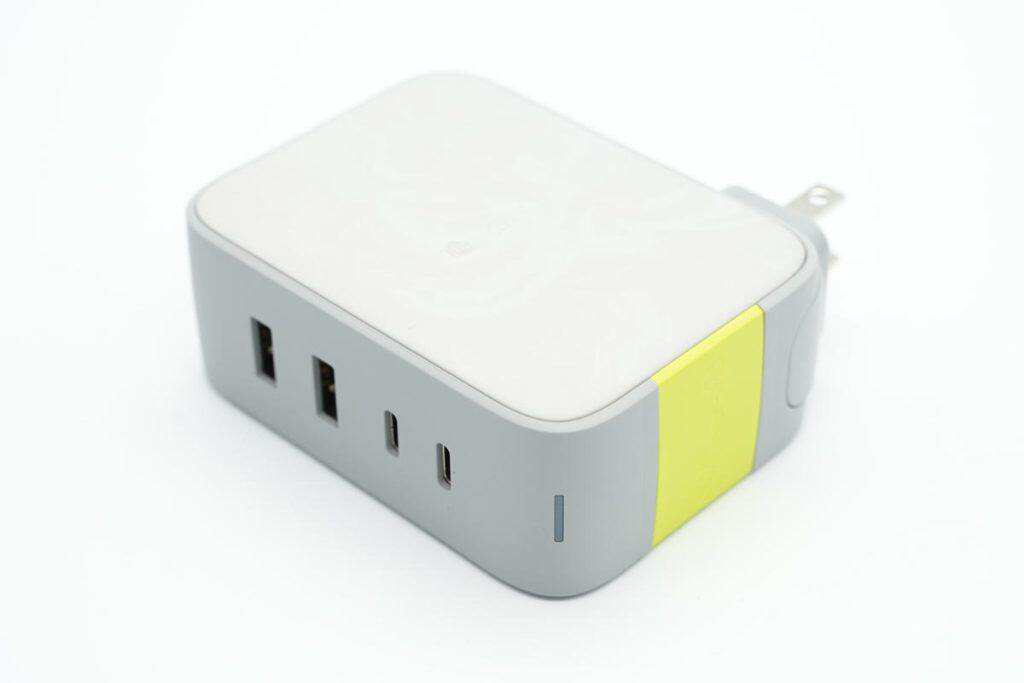

9、哈曼InfinityLAB100W2A2C氮化鎵充電器

InfinityLab推出的這款100W四口充電器附帶美標，歐標和英標插頭，免去了購買插腳轉換器的麻煩。充電器具備兩個支持100W輸出的USB-C接口和兩個5V輸出的USB-A插孔，滿足筆記本，手機以及傳統老式設備的充電需求。

充電器插腳一側中心區域為黃色外殼，正背面外殼以及側身外殼均為灰色，一淺一淡，表面磨砂抗指紋。

這款充電器內置拓爾微TMI2286D同步降壓轉換器，用于降壓輸出。

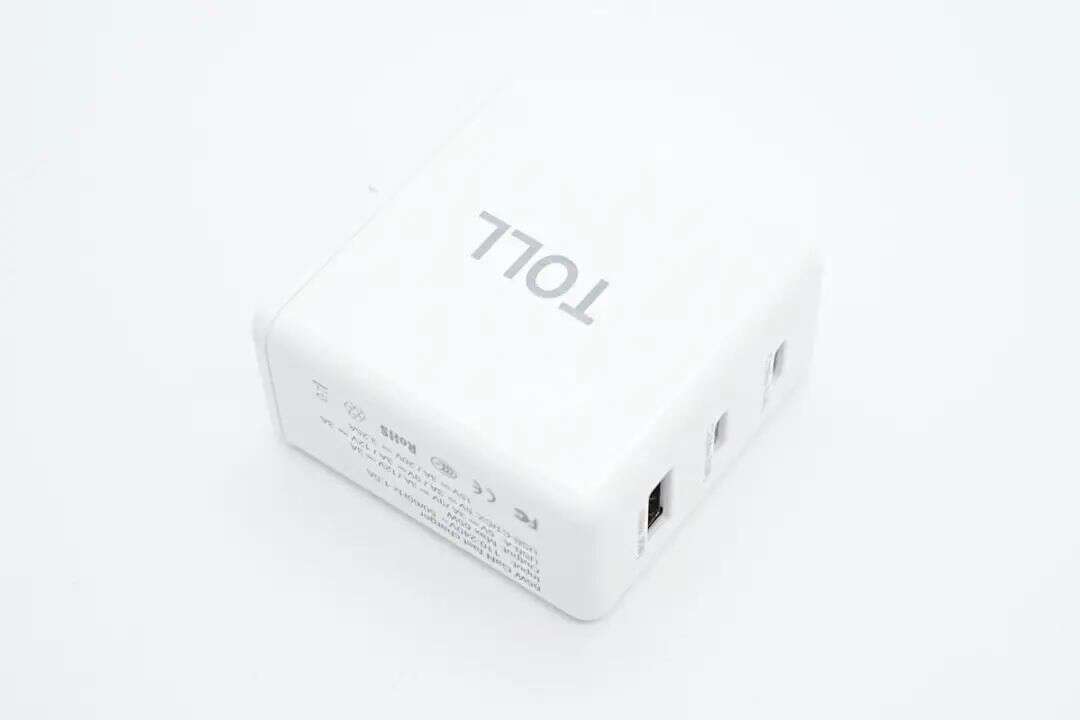

10、TOLL拓爾微65W2C1A氮化鎵快充充電器

這是芯片原廠拓爾微電子推出了TOLL自有品牌的氮化鎵快充，內部使用了拓爾微自家的協議芯片+降壓方案，支持雙口盲插輸出，與市面主流充電器相同，非常實用。

充電器采用PC材質白色外殼，表面亮面處理，邊角過渡圓潤。輸入端外殼兩側加入雙翼設計，提升穩定性。充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。輸出端配有2C1A三個USB接口，均為黑色膠芯。

充電器其中一顆協議芯片采用拓爾微IM2403。

另一顆協議芯片采用拓爾微IM2406。

內置的降壓轉換器同樣來自拓爾微，型號TMI2286D

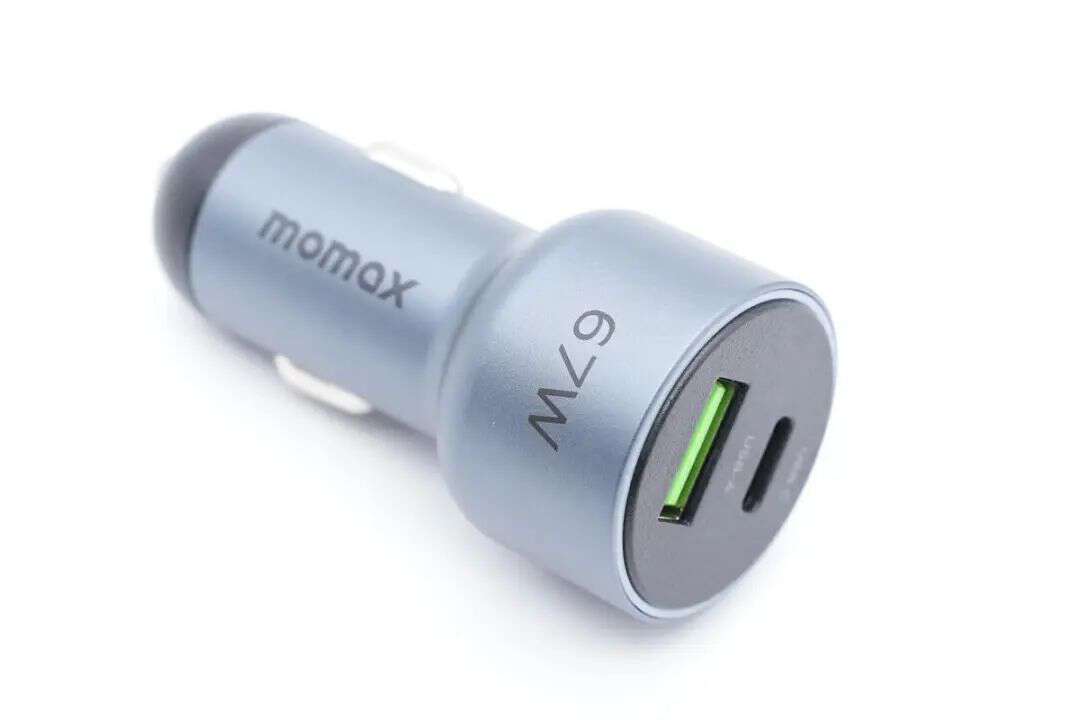

11、摩米士67W車充

摩米士這款雙口車充，配備了1A1C兩個輸出接口，USB-C接口支持67W輸出，USB-A口支持18W輸出，雙口同時輸出時功率上限為67W，支持動態功率分配。其中USB-C口采用升降壓方案，在12V輸入的情況下也能20V輸出，兼容性很好。

摩米士這款67W車充外觀采用家族式設計，主體為一體式金屬材質外殼，輸入以及輸出頂面為黑色磨砂塑料殼。并且設有通電指示燈，通電后車充燈環亮藍光。

此外，這款雙口車充內部的芯片方案全部來自拓爾微，包括內部的升降壓控制器，降壓轉換器以及協議芯片。

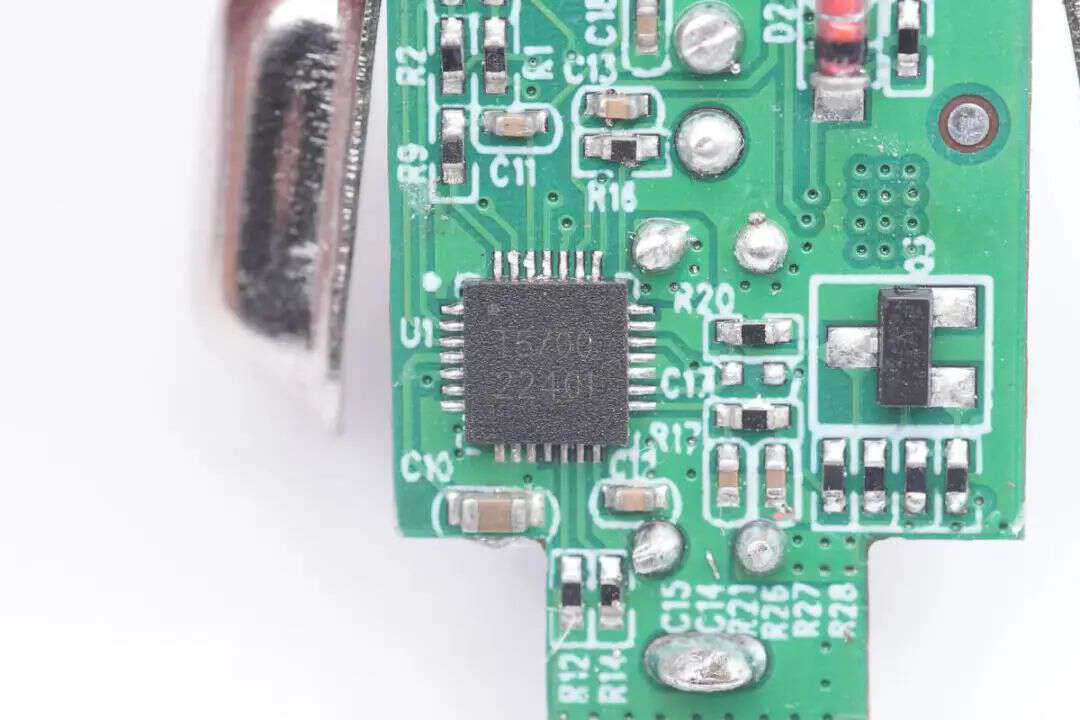

車充內置的升降壓控制器為拓爾微TMI5700。

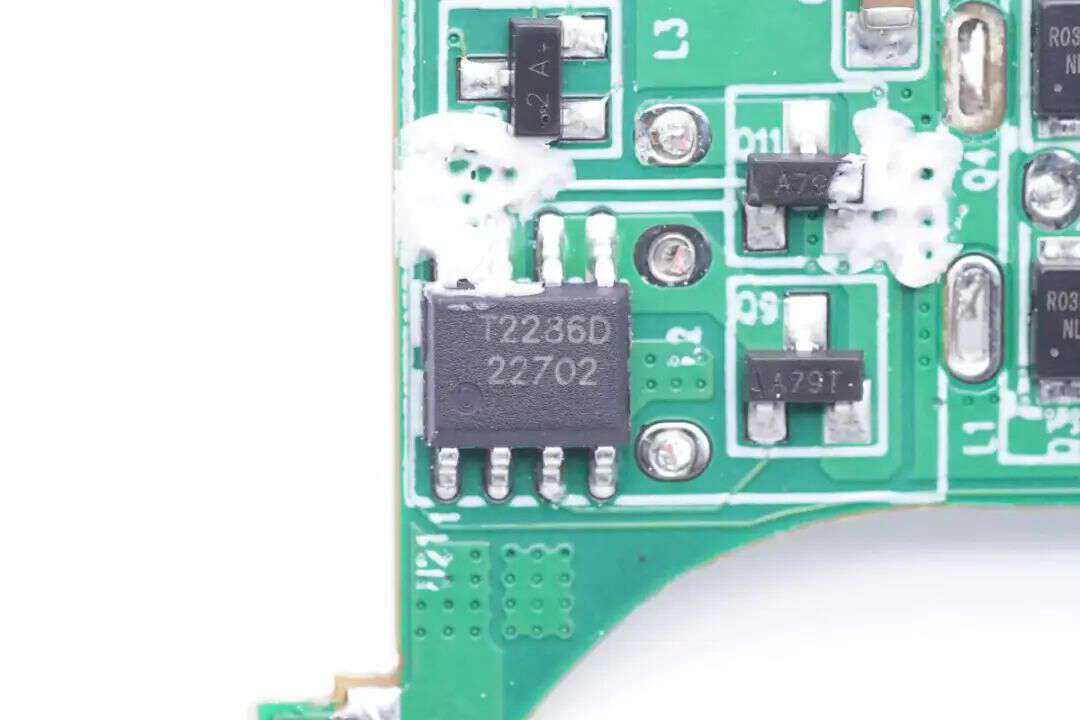

降壓轉換器為拓爾微TMI2286D。

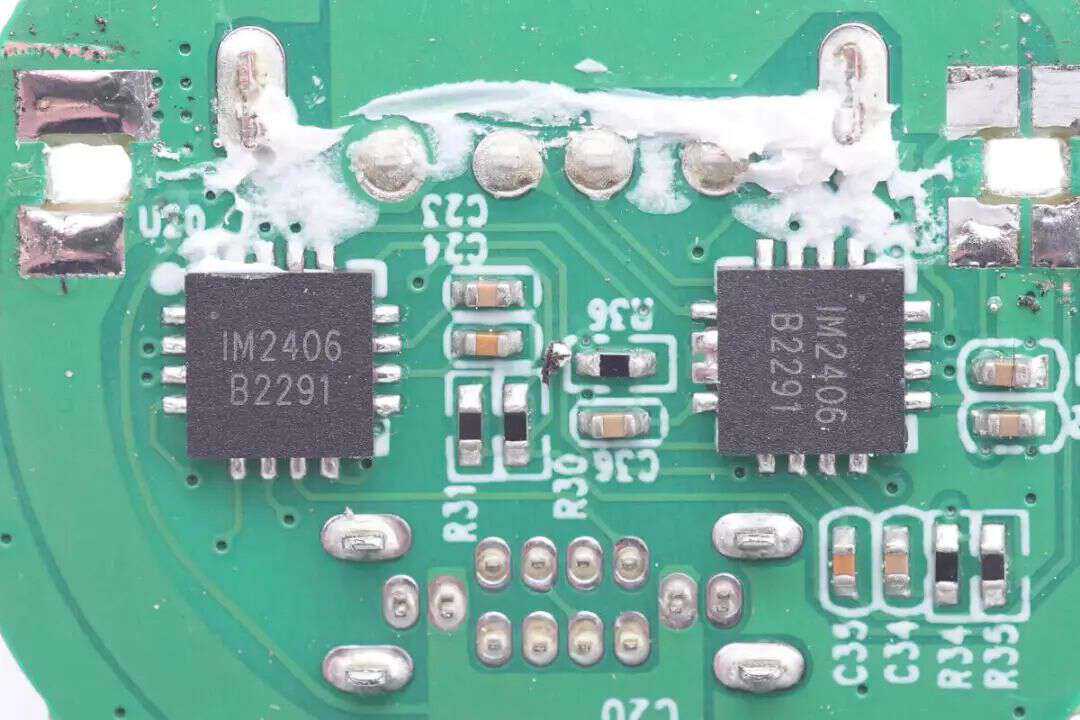

內置的兩顆協議芯片均為拓爾微IM2406。

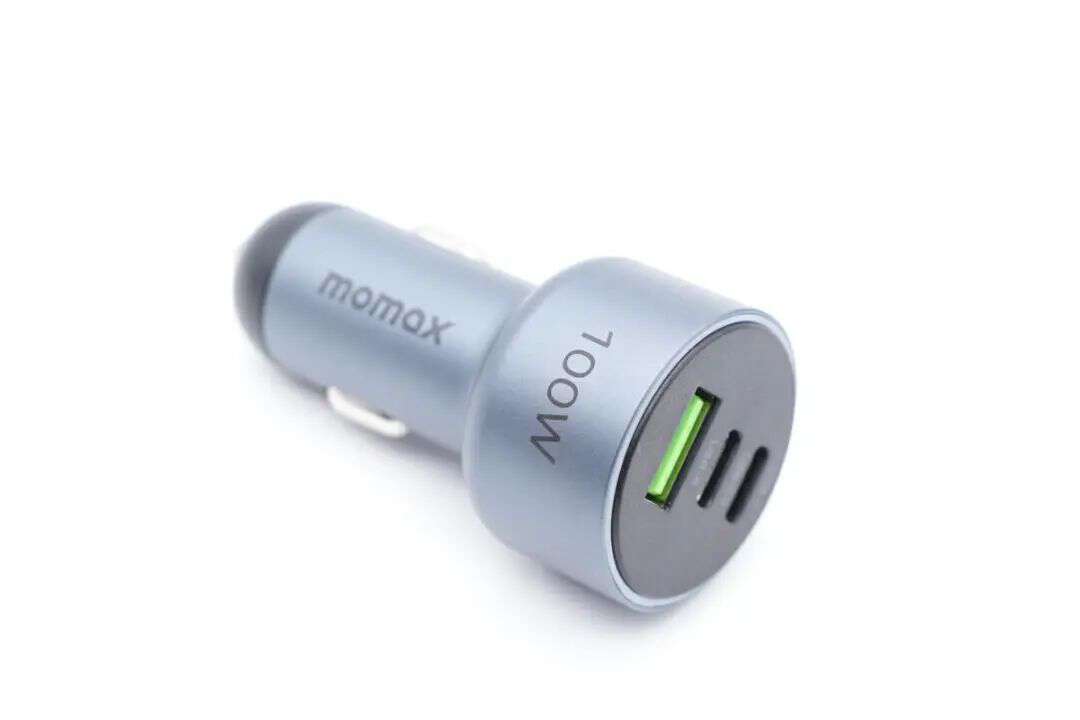

12、摩米士100W車充

摩米士這款三口車充，配備了2C1A三個輸出接口，總輸出功率為100W，并且USB-C1接口支持最大100W輸出功率，USB-C2接口支持30W輸出功率，USB-A口支持18W輸出功率，三口同時輸出時總功率上限為100W，支持功率動態分配。

摩米士這款車充是經典大小兩段圓柱機身造型設計，主體為一體式金屬材質外殼，輸入以及輸出頂面為黑色磨砂塑料殼。并且設有通電指示燈，通電后車充燈環亮藍光。

此外，摩米士這款車充全套采用了拓爾微電子的快充解決方案，升降壓控制器，降壓轉換器和協議芯片均由拓爾微提供。

內置的拓爾微升降壓控制器，型號TMI5700。

內置的降壓轉換器為拓爾微TMI2286D。

USB-C1接口協議芯片采用拓爾微IM2406。

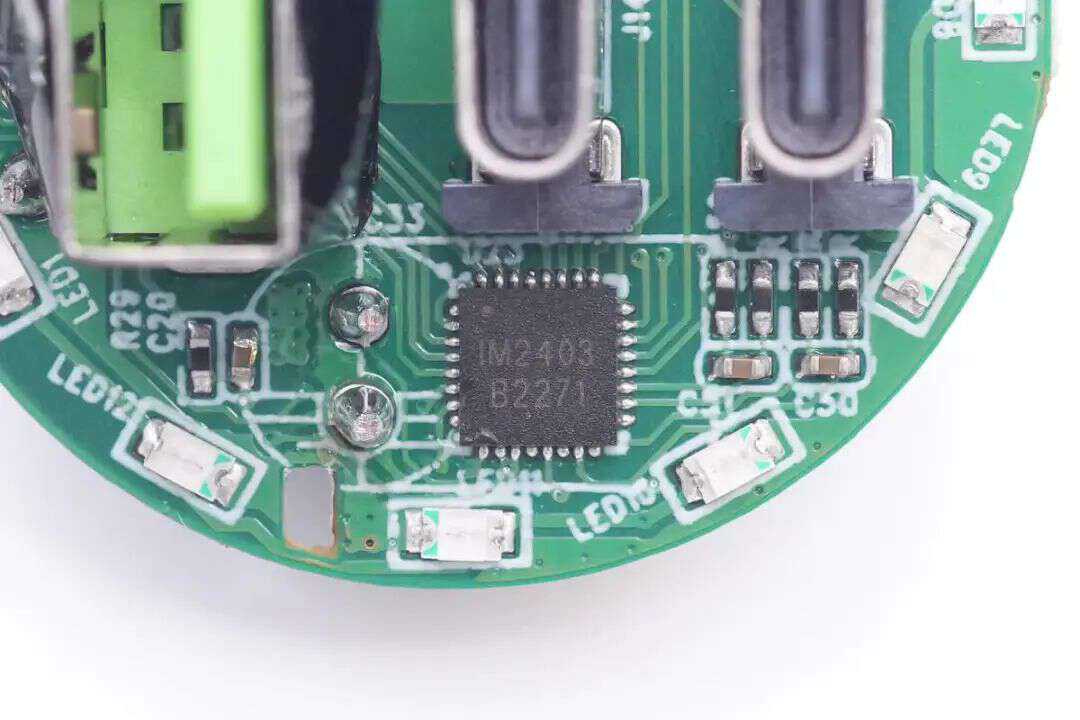

另一顆協議芯片采用拓爾微IM2403。

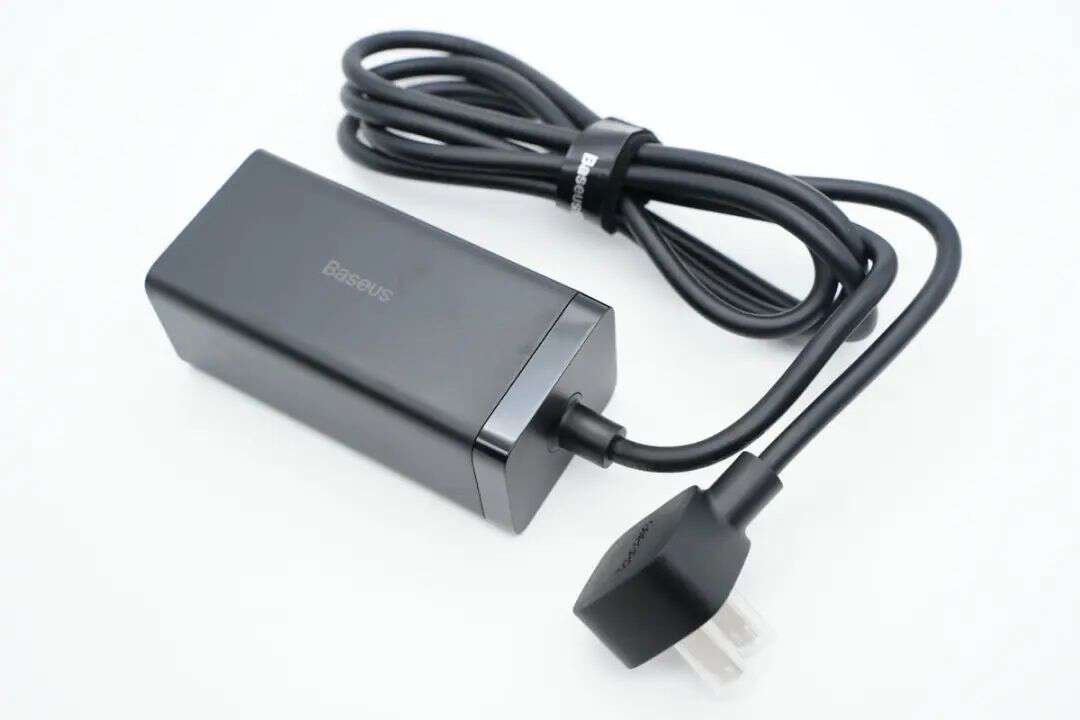

13、倍思67W氮化鎵桌面快充

倍思這款氮化鎵多功能桌面快充充電器自帶電源線，機身是長條造型，整體與倍思桌面快充插座系列產品設計相同。不過插頭設計打破常規，端頭與線纜連接處設在一端，不過插腳依舊平行，并套有塑料殼。電源線與機身交界處做了加強處理，減少日常使用中拖拽帶來的磨損開裂。

內置一顆同步升降壓轉換器，來自拓爾微，型號IM2605。

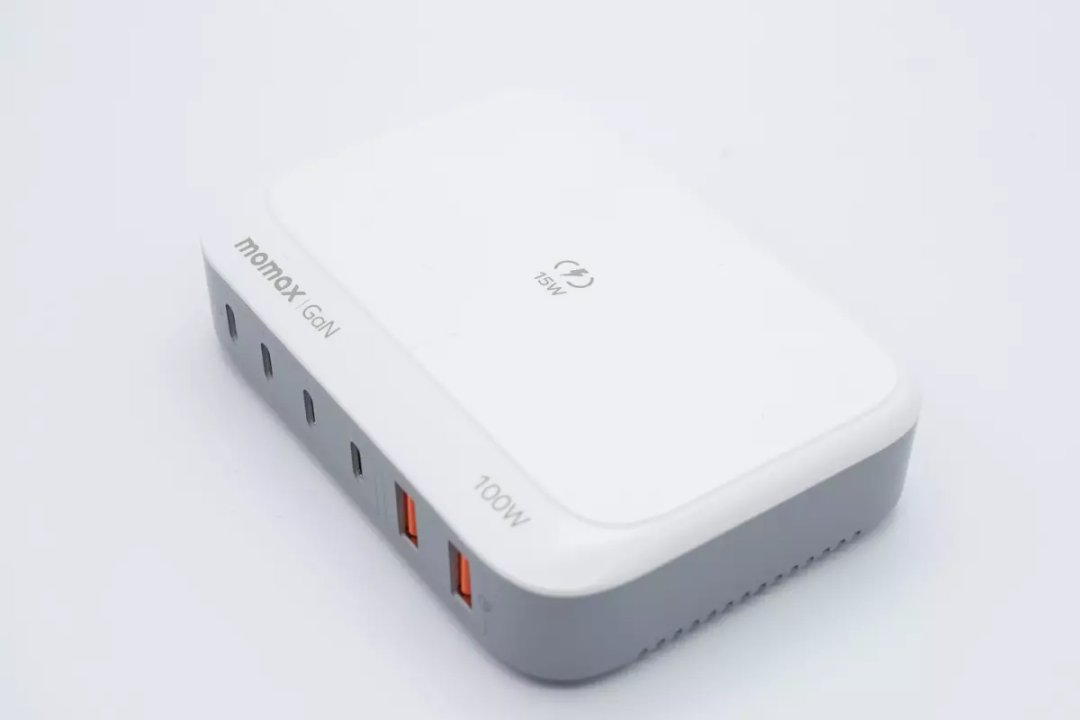

14、摩米士100W4C2A六口氮化鎵無線桌面充電器

MOMAX100W桌面充采用ABS+PC材質制作，整體為陶瓷白+太空灰拼接設計風格；陶瓷白正面蓋板印有15W無線充電標識，下方楔形過渡部分印有摩米士品牌Logo、GaN以及100W充電功率等字樣；四周邊緣圓潤過渡，手感溫潤，整體凸顯簡約質感。

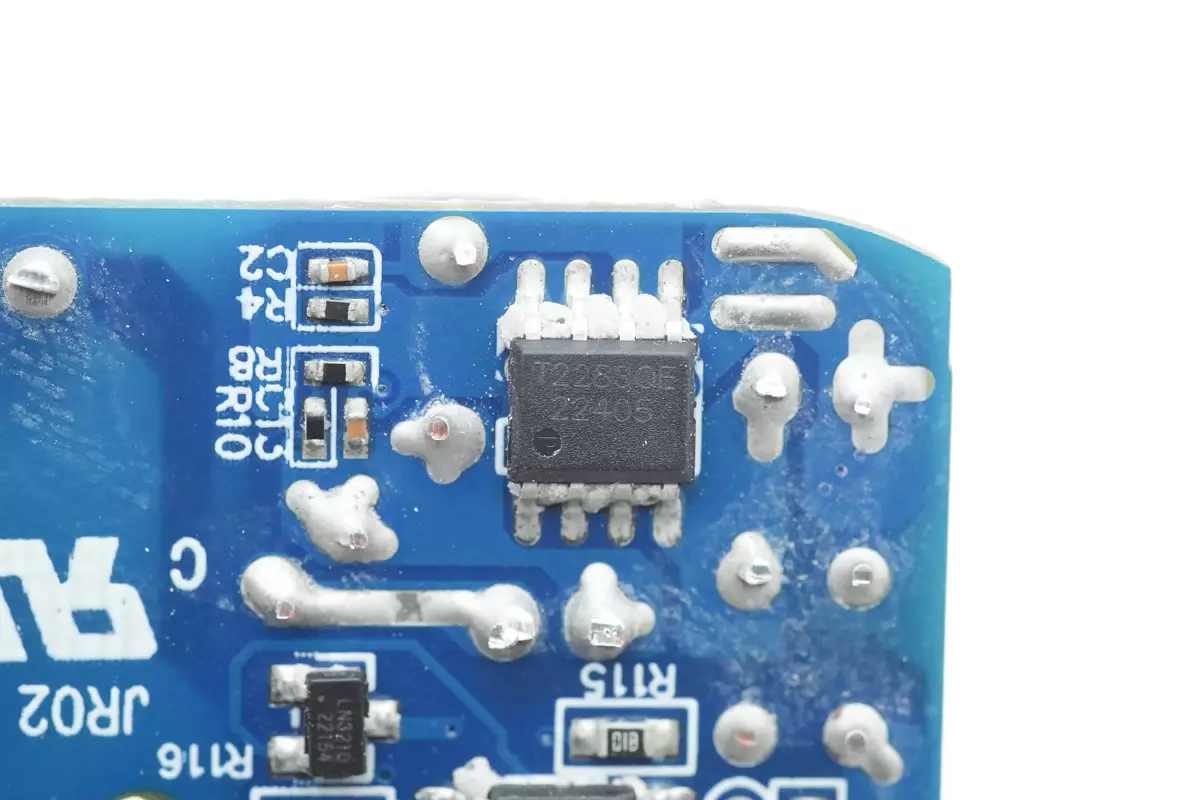

同步降壓轉換器來自拓爾微，型號TMI2283QE。

充電頭網總結

拓爾微歷經十余年的研發積累與市場拓展，公司已在杭州、深圳、廈門、廣州、成都和臺灣等地建立分支機構及研發中心，形成包括電源管理、馬達驅動、鋰電管理、信號鏈和氣流傳感器ASIC芯片在內的多個產品系列。公司具備較強的技術研發與創新能力，是工信部認定的國家重點專精特新“小巨人”企業，為陜西省知識產權局認定的“陜西省知識產權優勢企業”，西安市首批國際合作基地企業，還榮獲了全國硬科技企業之星Top100、西安硬科技企業之星TOP30、西安市高新區先進制造業優秀企業等榮譽稱號。

公司采取了深耕行業、聚焦細分市場的發展策略，在數字電視、機頂盒、智能掃地機器人、路由器、監控攝像頭等細分市場建立了較強的市場地位與品牌影響力。未來拓爾微將持續推進橫向應用領域布局與縱向產業鏈延伸，力爭創建全球模擬及數?；旌闲酒涣髌放?。

通過本篇匯總不難看出，拓爾微作為一家專業的高質量模擬及數?；旌螴C設計公司，能為客戶提供一站式服務。拓爾微旗下產品線覆蓋全面，充電器內部的芯片可以均采用拓爾微的快充方案，能夠助力廠商簡化產品設計制造流程，減少研發周期，最終提升產品競爭力。
